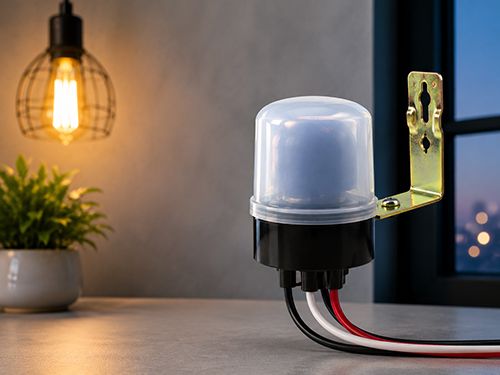

سنسور فتوسل چیست؟ سنسوری است که با تشخیص میزان نور محیط، امکان کنترل خودکار روشن و خاموش شدن تجهیزات روشنایی را فراهم می‌کند. این قطعه با استفاده از تغییرات نور، عملکرد مدار الکتریکی را مدیریت کرده و در سیستم‌های روشنایی کاربرد گسترده‌ای دارد.در ادامه مقاله، با ساختار، انواع، کاربردها و روش نصب فتوسل آشنا می‌شوید تا شناخت کامل‌تری از این سنسور کاربردی به دست آورید.

اگر به دنبال راهکاری برای کنترل خودکار روشنایی هستید، انواع فتوسل موجود در این دسته‌بندی را مشاهده کنید.

فتوسل چیست؟

فتوسل یک حسگر نوری است که برای تشخیص میزان روشنایی محیط و اندازه‌گیری تغییرات نور مورد استفاده قرار می‌گیرد. این قطعه در سیستم‌های مختلف مانند روشنایی هوشمند، تجهیزات کنترلی، دوربین‌ها و سامانه‌های امنیتی کاربرد دارد. فتوسل‌ها معمولاً از مواد حساس به نور ساخته می‌شوند که با دریافت نور، ویژگی‌های الکتریکی آن‌ها تغییر می‌کند.

این تغییرات توسط مدارهای الکترونیکی پردازش شده و به‌عنوان سیگنال ورودی برای کنترل تجهیزات مختلف استفاده می‌شود. استفاده از فتوسل در نورپردازی داخلی و خارجی، علاوه بر افزایش راحتی کاربران، می‌تواند به مدیریت بهتر مصرف انرژی و بهبود عملکرد سیستم‌های روشنایی کمک کند.

واژه Photocell به معنای سلول نوری است و عملکرد اصلی آن بر پایه تغییر ویژگی‌های الکتریکی در برابر نور قرار دارد. در بسیاری از سیستم‌ها از مقاومت نوري یا سنسور ldr برای تشخیص شدت نور استفاده می‌شود که با تغییر میزان روشنایی، مقدار مقاومت آن نیز تغییر می‌کند.

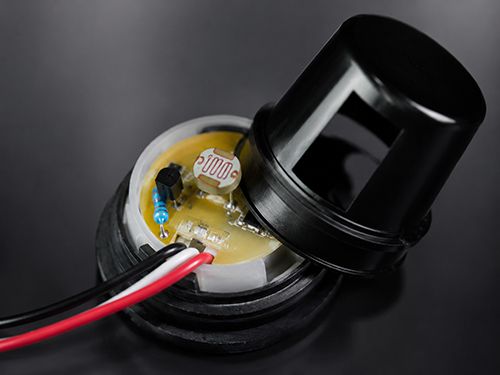

سنسور فتوسل چگونه کار می‌کند؟

عملکرد سنسور فتوسل بر اساس تشخیص میزان نور و تبدیل آن به یک تغییر الکتریکی انجام می‌شود. زمانی که شدت نور محیط تغییر می‌کند، بخش حساس به نور مانند مقاومت نوري مقدار مقاومت خود را تغییر داده و این تغییر توسط مدار الکتریکی پردازش می‌شود.

در محیط‌های روشن، سنسور میزان نور بیشتری دریافت می‌کند و مدار در وضعیت مشخصی قرار می‌گیرد. با کاهش نور یا تاریک شدن محیط، مقدار سیگنال تغییر کرده و فرمان لازم برای فعال شدن سیستم روشنایی صادر می‌شود. این فرآیند باعث عملکرد خودکار تجهیزات بدون نیاز به کلید دستی خواهد شد.

برای بررسی و انتخاب سنسور متناسب با نیاز خود، مجموعه کامل دسته بندی انواع سنسورها را مشاهده کنید.

مدآر فتوسل معمولاً شامل بخش تشخیص نور، قطعات کنترلی و مسیر انتقال جریان است. طراحی صحیح مدار اهمیت زیادی دارد، زیرا اتصال اشتباه می‌تواند باعث عملکرد نادرست یا کاهش طول عمر قطعات شود. همچنین در برخی مدارها از فتوسل معكوس مدار استفاده می‌شود که نحوه واکنش آن نسبت به تغییرات نور متفاوت است.

انواع فتوسل

فتوسل‌ها بر اساس فناوری ساخت، نوع عملکرد و کاربرد به دسته‌های مختلفی تقسیم می‌شوند. هر نوع برای شرایط خاصی طراحی شده است و انتخاب مناسب آن به عواملی مانند میزان حساسیت، محل استفاده و نوع مدار موردنظر بستگی دارد.

یکی از رایج‌ترین انواع، فتوسل ldr است که با تغییر مقاومت داخلی در برابر نور کار می‌کند. این نوع به دلیل ساختار ساده و هزینه مناسب، در بسیاری از سیستم‌های کنترل روشنایی استفاده می‌شود و برای تشخیص تغییرات نور محیط عملکرد قابل قبولی دارد.

انواع دیگر فتوسل می‌توانند بر اساس سرعت پاسخ‌دهی، محدوده حساسیت نوری و نحوه نصب متفاوت باشند. هنگام انتخاب نوع مناسب باید به ویژگی‌های محیط نصب، میزان نور موجود و نوع تجهیزات متصل به مدار توجه شود.

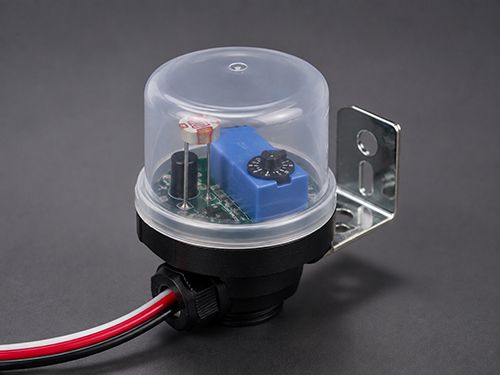

فتوسل نوری

فتوسل نوری یکی از ساده‌ترین و رایج‌ترین انواع سنسورهای تشخیص نور است که با اندازه‌گیری میزان تابش محیط، عملکرد تجهیزات روشنایی را کنترل می‌کند. این نوع فتوسل معمولاً با تشخیص شدت نور خورشید، در زمان مناسب فرمان روشن یا خاموش شدن چراغ‌ها را صادر می‌کند.

عملکرد این سنسور بر پایه تغییرات نور محیط است و می‌تواند میزان روشنایی را تشخیص داده و جریان برق را متناسب با شرایط نوری قطع یا وصل کند. به همین دلیل در سیستم‌های روشنایی خودکار کاربرد زیادی دارد.

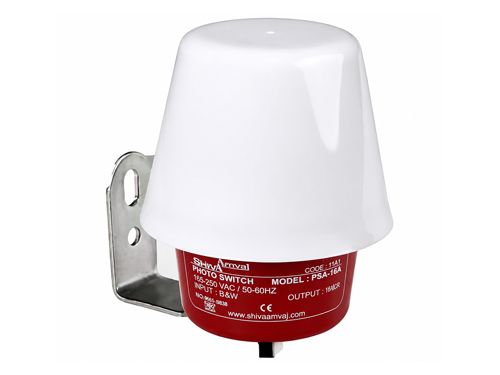

فتوسل نجومی

فتوسل نجومی عملکردی مشابه فتوسل نوری دارد، اما برای تشخیص زمان روشن و خاموش شدن به مشاهده مستقیم نور خورشید وابسته نیست. این نوع سنسور با استفاده از محاسبات دقیق‌تر، زمان طلوع و غروب را تشخیص می‌دهد. برخی مدل‌های فتوسل نجومی امکان تنظیم برنامه‌های زمانی را نیز فراهم می‌کنند. این قابلیت باعث می‌شود کنترل روشنایی با دقت بیشتری انجام شده و نیاز به تنظیم دستی کاهش پیدا کند.

فتوسل تایمردار

فتوسل تایمردار برخلاف مدل‌های وابسته به نور، بر اساس زمان‌بندی مشخص عمل می‌کند. در این نوع سنسور، کاربر می‌تواند زمان فعال یا غیرفعال شدن سیستم روشنایی را تعیین کند. امکان تنظیم مدت زمان فعالیت و برنامه‌ریزی عملکرد، باعث شده فتوسل تایمردار برای شرایطی که کنترل زمانی اهمیت دارد، گزینه مناسبی باشد. برخی مدل‌ها نیز دارای قابلیت ذخیره تنظیمات هستند.

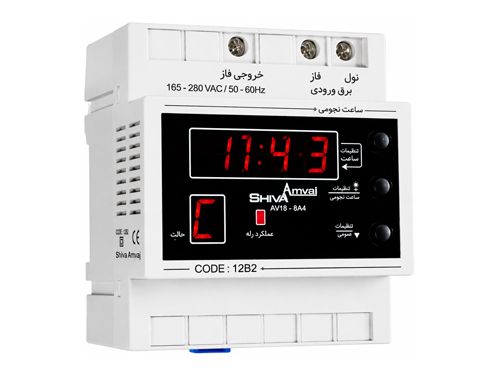

فتوسل ساعتی

فتوسل ساعتی علاوه بر کنترل روشنایی، امکان مدیریت زمان‌بندی تجهیزات مختلف را نیز فراهم می‌کند. این نوع فتوسل می‌تواند مدار را طبق برنامه‌های روزانه، هفتگی یا ماهانه قطع و وصل کند. قابلیت برنامه‌ریزی دقیق باعث شده این مدل در محیط‌هایی که نیاز به کنترل منظم تجهیزات دارند، کاربرد داشته باشد. استفاده از آن به مدیریت بهتر مصرف انرژی و افزایش نظم عملکرد سیستم کمک می‌کند.

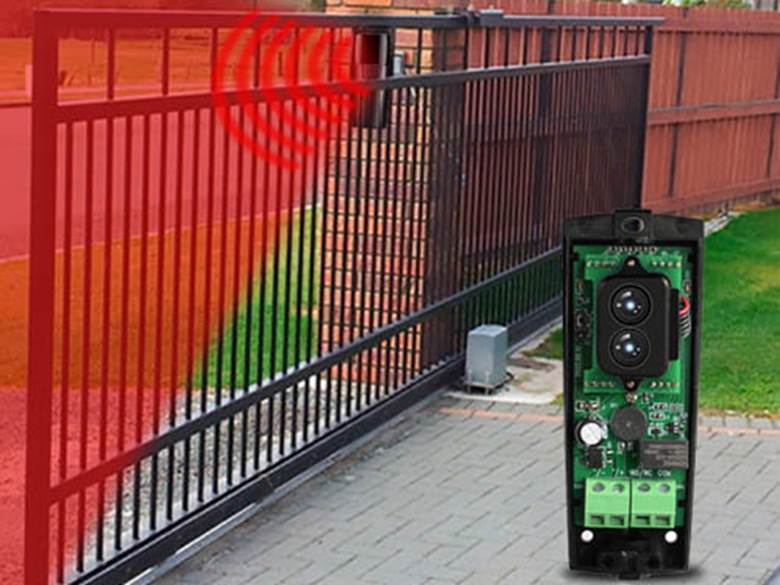

فتوسل لیزری

فتوسل لیزری با استفاده از یک پرتو نوری مشخص، قطع یا تغییر مسیر نور را تشخیص می‌دهد. زمانی که مسیر تابش لیزر تغییر کند یا مانعی در مسیر قرار گیرد، سنسور فرمان لازم را به سیستم ارسال می‌کند. این نوع فتوسل در کاربردهایی مانند سیستم‌های هشدار، کنترل دسترسی و تجهیزات حساس به تغییر مسیر نور استفاده می‌شود. سرعت تشخیص بالا یکی از ویژگی‌های مهم این نوع سنسور محسوب می‌شود.

برای دسترسی به انواع تجهیزات و ابزارهای موردنیاز، می‌توانید از دسته‌بندی لوازم الکتریکی بازدید کنید و محصولات متناسب با نیاز خود را بررسی کنید.

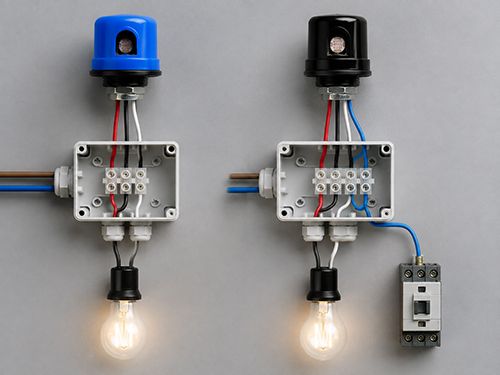

طریقه نصب فتوسل سه سیم و فتوسل چهار سیم

نصب فتوسل به نوع سیم‌بندی و ساختار داخلی آن بستگی دارد. فتوسل‌های سه سیم و چهار سیم از رایج‌ترین مدل‌ها هستند که تفاوت اصلی آن‌ها در تعداد مسیرهای اتصال و نحوه ارتباط با مدار الکتریکی است. در نصب این قطعات باید ابتدا مسیر ورود برق، خروجی به مصرف‌کننده و سیم مشترک به‌درستی شناسایی شود. رعایت اصول ایمنی در زمان نصب اهمیت زیادی دارد، زیرا اشتباه در اتصال سیم‌ها می‌تواند باعث اختلال عملکرد یا آسیب به تجهیزات شود.

برای نصب فتوسل چهار سیم معمولاً نیاز است مسیرهای بیشتری نسبت به مدل سه سیم بررسی شود. شناخت عملکرد هر سیم و مطالعه نقشه اتصال، باعث می‌شود فرآیند نصب با دقت بیشتری انجام شود و سنسور نور بتواند عملکرد مطلوبی داشته باشد.

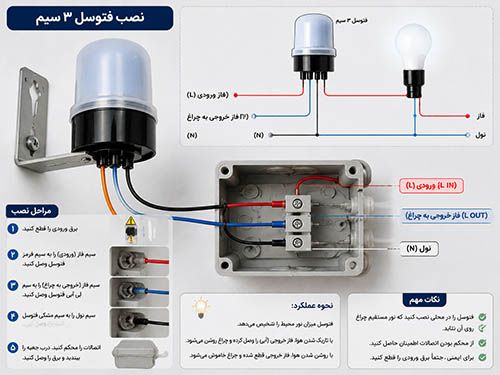

نصب فتوسل سه سیم

فتوسل سه سیم معمولاً دارای سه سیم با رنگ‌های متفاوت برای اتصال به مدار است. این سیم‌ها شامل فاز ورودی، نول و فاز خروجی برای اتصال به مصرف‌کننده هستند که شناخت صحیح آن‌ها نصب را آسان‌تر می‌کند. پیش از نصب باید اطلاعات درج‌شده روی بدنه فتوسل مانند ولتاژ کاری و رنگ‌بندی سیم‌ها بررسی شود. معمولاً سیم فاز به برق ورودی، سیم نول به نول شهری و سیم خروجی به چراغ یا تجهیزات روشنایی متصل می‌شود.

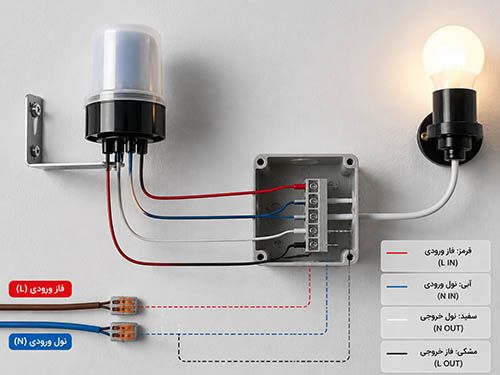

نصب فتوسل چهار سیم

فتوسل چهار سیم از نظر ساختار شباهت زیادی به مدل سه سیم دارد، اما به دلیل داشتن یک مسیر اتصال اضافه، دارای چهار سیم با رنگ‌بندی متفاوت است. معمولاً دو سیم هم‌رنگ در این نوع فتوسل وجود دارد که برای اتصال ورودی یا خروجی مدار استفاده می‌شوند. برای نصب صحیح باید ابتدا وظیفه هر سیم طبق اطلاعات درج‌شده روی فتوسل مشخص شود. اتصال درست سیم‌های ورودی برق و سیم‌های خروجی به مصرف‌کننده، باعث عملکرد دقیق و ایمن سنسور خواهد شد.

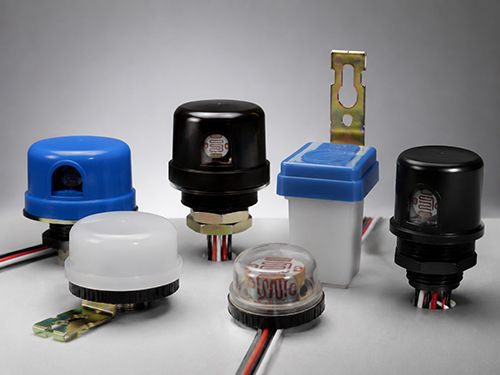

بررسی کاربردهای فتوسل

کاربرد فتوسل به کنترل خودکار روشنایی محدود نمی‌شود و در بسیاری از سیستم‌هایی که نیاز به تشخیص نور دارند استفاده می‌شود. این سنسور با کاهش نیاز به کنترل دستی، مدیریت بهتر مصرف انرژی و افزایش راحتی کاربران را امکان‌پذیر می‌کند. کاربرد فتوسل در محیط‌های مختلفی مانند فضاهای عمومی، ساختمان‌ها، سیستم‌های روشنایی محوطه و تجهیزات دارای کنترل نوری دیده می‌شود. در این کاربردها، سنسور با بررسی شرایط محیطی تصمیم می‌گیرد که مدار روشن یا خاموش شود.

مهم‌ترین موارد استفاده از فتوسل عبارت‌اند از:

• کنترل خودکار چراغ‌ها بر اساس میزان نور محیط
• کاهش مصرف انرژی با جلوگیری از روشن ماندن غیرضروری تجهیزات
• افزایش عمر تجهیزات روشنایی با مدیریت زمان کارکرد
• استفاده در سیستم‌های هوشمند و کنترل خودکار

در انتخاب سنسور مناسب باید شرایط محیط، میزان حساسیت موردنیاز، محل نصب و نوع مدار بررسی شود تا عملکرد سیستم مطابق انتظار باشد.

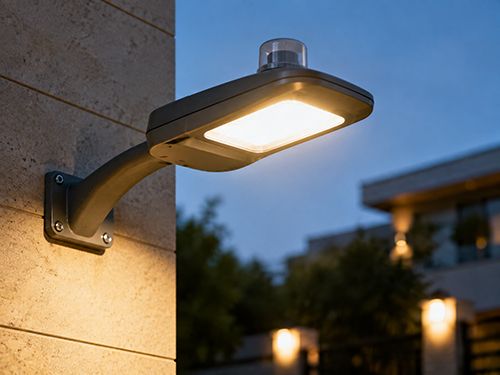

چراغ فتوسل دار چیست؟

چراغ فتوسل دار نوعی سیستم روشنایی است که در آن سنسور نور برای کنترل عملکرد چراغ به کار رفته است. این ساختار باعث می‌شود چراغ بتواند تغییرات روشنایی محیط را تشخیص داده و در زمان مناسب فعال یا غیرفعال شود.

استفاده از لامپ فتوسل یا چراغ‌های مجهز به فتوسل، فرآیند مدیریت روشنایی را ساده‌تر می‌کند. این سیستم‌ها معمولاً برای فضاهایی مناسب هستند که نیاز به روشنایی خودکار دارند و کاربران نمی‌خواهند به‌صورت دستی چراغ‌ها را کنترل کنند.

هنگام انتخاب چراغ فتوسل دار باید به عواملی مانند حساسیت سنسور، شرایط محیط نصب، هماهنگی با مدار و کیفیت عملکرد تشخیص نور توجه شود. محل نصب مناسب نیز تأثیر زیادی بر دقت عملکرد سنسور دارد.

برای انتخاب و بررسی تجهیزات روشنایی متناسب با نیاز خود، معیارهای فنی و شرایط محل استفاده را بررسی کنید تا انتخاب دقیق‌تری داشته باشید.

جمع‌بندی

سنسور فتوسل چیست؟ قطعه‌ای کاربردی برای تشخیص نور محیط و کنترل خودکار سیستم‌های روشنایی است که با فناوری‌هایی مانند سنسور ldr و مقاومت نوري کار می‌کند. شناخت انواع فتوسل، نحوه عملکرد و روش صحیح نصب آن، نقش مهمی در استفاده بهتر از این تجهیزات دارد.

انتخاب صحیح فتوسل باید بر اساس نوع مدار، شرایط نصب، میزان حساسیت و کاربرد موردنظر انجام شود. رعایت اصول سیم‌بندی و نصب استاندارد نیز باعث افزایش ایمنی و عملکرد بهتر سیستم خواهد شد.

سوالات متداول

فتوسل چیست و چه کاری انجام می‌دهد؟

فتوسل یک سنسور حساس به نور است که با تشخیص میزان روشنایی محیط، عملکرد تجهیزات روشنایی را به‌صورت خودکار کنترل می‌کند.

فتوسل چگونه نور محیط را تشخیص می‌دهد؟

این قطعه با استفاده از تغییرات مقاومت یا سیگنال الکتریکی ناشی از تغییر نور، شرایط محیط را تشخیص داده و فرمان مناسب را ارسال می‌کند.

تفاوت فتوسل سه سیم و چهار سیم چیست؟

تفاوت اصلی این دو نوع در تعداد مسیرهای اتصال و ساختار سیم‌بندی آن‌ها است که بر اساس نوع مدار انتخاب می‌شوند.

آیا محل نصب فتوسل روی عملکرد آن تأثیر دارد؟

بله، محل نصب باید به‌گونه‌ای باشد که سنسور بتواند نور محیط را به‌درستی دریافت کند و تحت تأثیر نورهای مزاحم قرار نگیرد.

فتوسل ldr چیست؟

فتوسل ldr نوعی سنسور نوری است که با تغییر مقاومت داخلی در برابر میزان نور، امکان تشخیص روشنایی محیط را فراهم می‌کند.
